РАЗБОРНЫЕ ТЕПЛООБМЕННИКИ

BaseLine

Разборные пластинчатые теплообменники BaseLine предназначены для эффективного нагрева и охлаждения чувствительных к механическим воздействиям продуктов в процессах с высокими санитарно-гигиеническими требованиями. Они широко применяются в молочном, фармацевтическом и пищевом производстве, пивоварении, а также при производстве напитков и средств личной гигиены. Эти теплообменники часто используются в процессах переработки молока и сливок, фруктовых соков без мякоти, вина и сахарных концентратов, а также при работе с широким спектром других пищевых продуктов малой вязкости. Оборудование серии BaseLine рассчитано на работу при давлении до 10 бар и температуру до 150°C (PED). Оно обладает исключительной эксплуатационной гибкостью, поэтому, в случае изменения технологического цикла, эти теплообменники легко модифицировать под новые задачи и направления использования. В настоящее время в серию BaseLine входят модели Base 3, 6 и 10, а также агрегат повышенной производительности Base 11 с конструкцией пластин TL10B.

Промышленная серия разборных пластинчатых теплообменников

Компания Альфа Лаваль выпускает обширный ассортимент пластинчатых теплообменников традиционного типа с прокладками между пластинами. В обычных пластинчатых теплообменниках компании Альфа Лаваль используются пластины, снабженные прокладками, которые позволяют направлять жидкость по определенным каналам и изолируют их . Этот тип пластинчатых теплообменников используется в различных отраслях промышленности в качестве стандартного оборудования для эффективного нагрева, охлаждения, рекуперации тепла, конденсации и испарения. В целом, оборудование имеет следующие особенности: • Высокая тепловая эффективность, обеспечивающая оптимальную теплопередачу. • Компактная конструкция, требующая небольшого количества материала для изготовления поверхности теплообмена. • Низкая стоимость монтажа.Простота разборки. • Быстрая и простая чистка. • Высокая производительность и малые перепускные объемы. • Гибкая модульная конструкция. • Экологическая безопасность Серия постоянно обновляется и расширяется за счет включения новых технических решений и конструктивных новшеств. Например, серия Т имеет новую конструкцию рамы, которая позволяет использовать больше пластин, а также применять модульные узлы. Это упрощает и делает более удобной сборку и обслуживание. Кроме того, имеется специальная серия разборных теплообменников с каналами большого сечения, предназначенная для работы с жидкостями, содержащими волокна и крупные частицы. Агрегаты с каналами большого сечения также чрезвычайно удобны для работы с вязкими жидкостями.

Разборные пластинчатые теплообменники серий M,T,TS,T

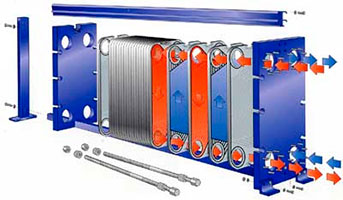

Конструкция пластинчатого теплообменника Альфа Лаваль содержит набор гофрированных пластин, изготовленных из коррозионно-стойкого материала, с каналами для двух жидкостей, участвующих в процессе теплообмена. Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена прокладкой из термостойкой резины,уплотняющей соединение и направляющей различные потоки жидкостей в соответствующие каналы. Необходимое число пластин, их профиль и размер определяется в соответствии с расходами сред и их физико-химическими свойствами, температурной программой и допустимой потерей напора по горячей и холодной стороне. Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и жесткость конструкции теплообменника. Размещение патрубков для ввода и отвода сред возможно как на опорной, так и на прижимной плитах. Пластины и прокладки изготавливают из материалов, стойких к обрабатываемой среде.

Серия TS

Экономичный и исключительно эффективный разборный пластинчатый теплообменник TS6-FMC идеально подходит для установок, работающих с паром. Разборный пластинчатый теплообменник TS6-FMC предназначен для установок, использующих пар для нагрева воды или жидкостей для промывки. Например, он широко используется в установках для нагрева и охлаждения на пивоваренных заводах. Теплообменник изготовлен целиком из нержавеющей стали, он идеально подходит для тех областей, в которых жизненно важно соблюдение исключительно высоких гигиенических стандартов. Рама и прижимная пластина изготовлены из прочной нержавеющей стали AISI 316L и из нее же сделаны патрубки и пластины теплообменника. Рама из нержавеющей стали, в зависимости от потребностей, может быть оборудована либо высокогигиеничными соединительными патрубками в санитарном исполнении, либо обычными промышленными патрубками. Для обеспечения эффективной конденсации пара геометрия пластин теплообменника TS6M оптимизирована. Это обеспечивает превосходные характеристики модели, являющейся более дешевой альтернативой традиционным кожухотрубным теплообменникам.
