Регуляторы давления

По своему назначению существует несколько типов регуляторов давления.

Регулятор давления пара после себя - редукционный клапан

Наиболее часто используется редукционный клапан, также в технической литературе может встречаться другое его название - регулятор давления пара после себя. Задачей такого клапана является поддержание постоянного давления в трубопроводе за клапаном. В случае увеличения давления на входе, диск клапана закрывается, сужая или, другими словами, редуцируя (откуда получил название редукционный) проходное сечение в клапане, тем самым избегая повышения давления за клапаном. В случае снижения давления клапан наоборот открывается, поддерживая прежнее значение давления.

Регулятор давления пара до себя - перепускной клапан

Другой клапан получил название перепускной или, иначе, регулятор давления пара до себя. Основным назначением перепускного клапана является поддержание постоянного давления в трубопроводе до клапана. В случае увеличения давления на входе клапан открывается и перепускает (благодаря чему называется перепускным) через себя часть среды, оставляя давление до клапана без изменений. Здесь принцип такой же, как и у стандартного предохранительного клапана, за тем лишь исключением, что предохранительный клапан, как правило, не предназначен для постоянной работы в таком режиме, в то время как перепускной клапан может регулировать расход практически постоянно. Еще один регулятор служит для поддержания перепада давления, благодаря чему он и получил название регулятор перепада давления. Поддержание постоянного перепада давления позволяет получать постоянный расход на определенных участках системы, что, в свою очередь, дает возможность осуществлять более точную регулировку температуры.

Клапан редукционный /регулятор давления после себя/ с пилотным управлением АСТА Р01/02

Назначение: Редуцирование и поддержание постоянного давления после клапана, настраиваемого пилотом. Гидравлическое управление.

Мембранный редукционный клапан АСТА Р04

АСТА Р04 – редукционный клапан прямого действия, предназначен для использования на воде, сжатом воздухе и других газах и жидкостях, совместимых с материалами конструкции.

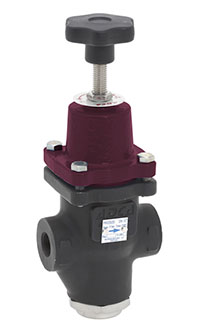

PRV25 / PRW25 редукционный клапан сильфонный ADCA/ регулятор давления после себя

ADCA PRV25/2S - клапан редукционный прямого действия предназначен для работы на таких рабочих средах как водяной пар, сжатый воздух и других неагрессивных газах. Спроектирован для применения в таких системах как варочные котлы, стерилизаторы, красильное и прачечное оборудование и т. д. В клапане применен специально разработанный долговечный сильфон. Оснащен встроенным фильтром.

PRV47/47I Клапан редукционный пилотный ADCA DN15-80

PRV47 - редукционный клапан с пилотным управлением предназначен для работы на таких рабочих средах, как пар, сжатый воздух, азот и другие газы.

PRV300SS Клапан редукционный ADCA DN15-50

DN15-50 – прямого действия, мембранный с пружинным задатчиком, со сбалансированным по давлению плунжером редукционный клапан, предназначен для использования на сжатом воздухе, воде и других газах и жидкостях, совместимых с материалами конструкции. Используются для редукционных станций на стиральные машины, покрасочного оборудования, пищевой промышленности, стерилизаторов и т.д. Резьбовое или фланцевое присоединение.

ADCAPURE P160 Клапан редукционный для стерильного пара DN20-50

DN20-50 редукционный клапан/регулятор давления после себя прямог о действия, мембранный разработан для использования в системах стерильного пара. Также может использоваться для воды , сжатого воздуха и других газов и жидкостей в соответствии с используемыми материалами конструкции клапана.
